Des premières impulsions aux ultrasons 3D : la naissance et l’évolution de l’échographie

Technologie non invasive, précise et en constante évolution, l’échographie a révolutionné le diagnostic clinique moderne. Son utilisation est aujourd’hui incontournable dans de nombreuses spécialités médicales, permettant d’obtenir des images tridimensionnelles très détaillées du corps humain et d'autres espèces animales.

Les origines et les premières tentatives

Les premières approches théoriques de l’échographie remontent au XVIIIe siècle, lorsque le physicien et biologiste italien Lazzaro Spallanzani étudia le comportement des chauves-souris. Il observa que ces animaux parvenaient à se déplacer avec précision même en totale obscurité.
Grâce à une série d’expériences, il déduisit que les chauves-souris s’orientaient par l’ouïe, en supposant l’existence d’un mécanisme de perception spatiale basé sur les échos sonores, connu aujourd’hui sous le nom d’écholocalisation. Ce principe fut le point de départ pour d’autres chercheurs qui l’appliquèrent, des siècles plus tard, au développement de technologies plus complexes comme l’échographie et le sonar.

Cent ans plus tard, en 1880, les frères Pierre et Jacques Curie analysèrent un phénomène physique révolutionnaire : l’effet piézoélectrique. Ils découvrirent que certains cristaux, comme le quartz, pouvaient produire une charge électrique lorsqu’ils étaient soumis à une pression mécanique. Inversement, en appliquant un courant électrique, ces cristaux vibraient en produisant des ondes mécaniques, y compris des ondes sonores à haute fréquence.
Cette découverte marqua le début de la génération et de la production d’ultrasons, élément fondamental du fonctionnement des transducteurs échographiques. Encore aujourd’hui, l’effet piézoélectrique est utilisé en échographie moderne pour capter les échos acoustiques et les transformer en images diagnostiques.

Les développements modernes

En 1940, le physicien américain Floyd Firestone conçut le Supersonic Reflectoscope, le premier appareil à ultrasons pour l’imagerie par écho, initialement destiné à détecter les défauts internes dans les pièces métalliques.

Les premières tentatives d’application médicale des ultrasons eurent lieu dans les années qui suivirent, d’abord à des fins thérapeutiques (comme la diathermie). Entre 1941 et 1942, le neurologue autrichien Karl Theo Dussik, en collaboration avec son frère physicien Friedrich, fut parmi les premiers à obtenir des images ultrasonores du corps humain, en délimitant les ventricules cérébraux.

Toujours à la fin des années 1940, le médecin George Ludwig appliqua pour la première fois l’énergie ultrasonique au corps humain à l’Institut de recherche médicale navale de Bethesda, dans le Maryland. À la même époque, le physicien britannique John Wild utilisa les ultrasons pour évaluer l’épaisseur du tissu intestinal.

Le tournant des années 1950 et 1960

Au début des années 1950, l’échographie commença à devenir de plus en plus courante dans les hôpitaux, notamment grâce à l’introduction du mode A (Amplitude Mode). Cette technique permettait de visualiser les échos ultrasonores sous forme de pics verticaux sur un graphique horizontal, où la hauteur du pic représentait l’intensité de l’écho, et sa position, la profondeur de la structure. Bien qu’elle ne fournît que des informations unidimensionnelles, le mode A fut fondamental pour localiser des structures et mesurer des distances.

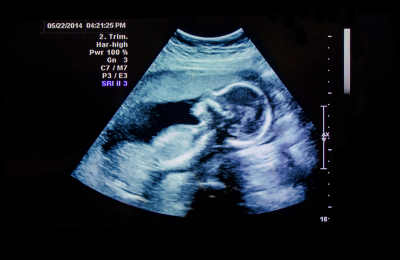

Dans les années 1960 apparut le mode B (Brightness Mode) ou mode bidimensionnel, dans lequel chaque écho était affiché comme un point dont la luminosité était proportionnelle à l’intensité de l’écho. Le balayage séquentiel du transducteur permettait d’obtenir des images en coupe du corps. Le travail de Ian Donald et Tom Brown en Écosse, avec les premiers prototypes cliniques, permit de visualiser des masses abdominales et d’introduire le diagnostic obstétrical, ouvrant de nouvelles perspectives médicales.

Dans les années 1970 furent introduits les premiers appareils en temps réel (real-time), permettant d’obtenir des images dynamiques et rendant l’examen échographique plus rapide et interactif. Cette avancée contribua à l’acceptation généralisée de l’échographie comme méthode d’imagerie de première intention.

L’avènement du Doppler et du Doppler couleur

À partir des années 1980, l’échographie s’est étendue aux domaines abdominaux, cardiologiques (avec l’échocardiographie), musculosquelettiques et vasculaires, grâce à l’amélioration de la qualité des images et à la possibilité de mesurer les flux sanguins avec l’effet Doppler.

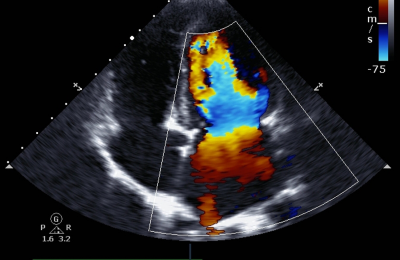

Le Doppler pulsé permet d’analyser le flux sanguin en temps réel. L’innovation suivante fut le Doppler couleur, qui superpose une information chromatique à l’image bidimensionnelle en niveaux de gris, codant la direction et la vitesse moyenne du flux. Cette évolution fut essentielle pour diagnostiquer des sténoses artérielles, des thromboses veineuses, des insuffisances valvulaires, ainsi que pour l’étude de la circulation fœto-placentaire en obstétrique.

Le marché mondial de l’échographie Doppler était évalué à 3,35 milliards de dollars en 2023, et il devrait atteindre 5,0 milliards de dollars d’ici 2032, avec un taux de croissance annuel composé (TCAC) de 4,56 %.

L’échographie 3D et 4D : nouvelles frontières du diagnostic

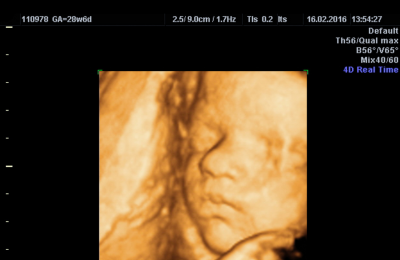

Au cours des vingt dernières années, les technologies 3D et 4D ont radicalement transformé la visualisation des structures anatomiques. L’échographie 3D permet de reconstruire une image volumétrique à partir de coupes bidimensionnelles, tandis que le mode 4D y ajoute la dimension temporelle, montrant en temps réel les mouvements du fœtus ou des structures examinées.

Aujourd’hui, plus de 60 % des centres gynécologiques avancés en Europe utilisent des systèmes 3D/4D pour l’évaluation morphologique fœtale et le diagnostic précoce des anomalies. Les hôpitaux représentent les principaux utilisateurs de ces équipements, détenant environ 50 % de la part de marché.

Échographie portable et Point-of-Care : la nouvelle ère du diagnostic immédiat

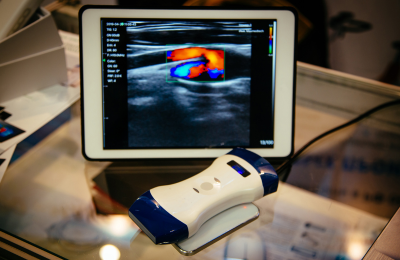

Le développement de l’échographie portable et des dispositifs connectés aux smartphones ou tablettes a permis l’utilisation de l’échographie au chevet du patient, même en dehors de l’environnement hospitalier.

Cette révolution a un impact clinique significatif, notamment aux urgences, en soins intensifs et en médecine générale, où l’échographie Point-of-Care (POCUS) permet un diagnostic plus rapide. Selon une étude publiée dans Critical Care Medicine (2020), l’utilisation de la POCUS a réduit les délais diagnostiques de 40 % chez les patients critiques par rapport à l’approche traditionnelle.
